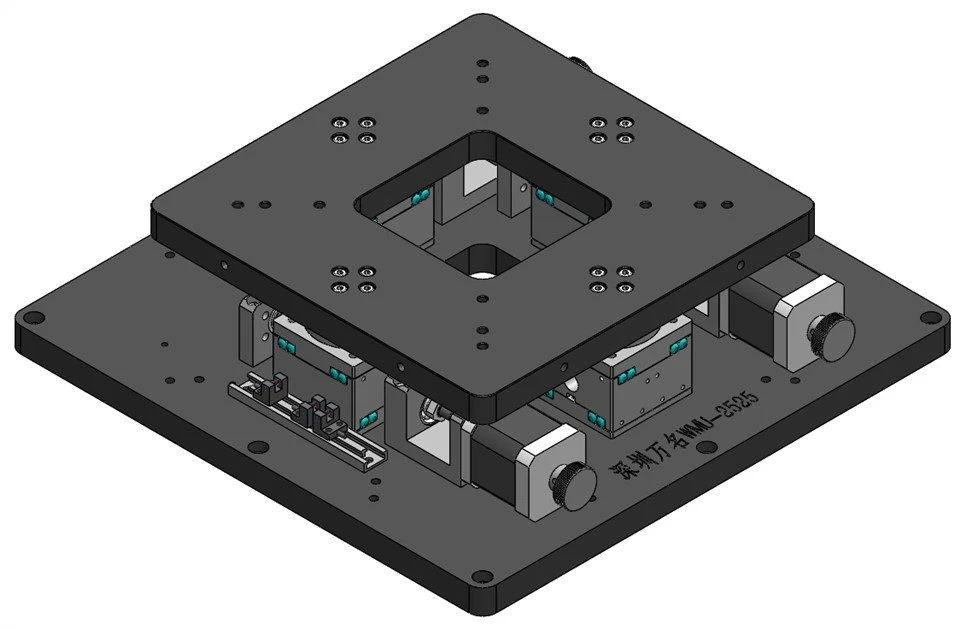

L'etapa d'alineació visual també s'anomena taula UVW o etapa d'alineació XYY, que és un dispositiu que pot obtenir moviments lineals XY i moviments de rotació de l'eix θ amb un rang molt petit al llarg del centre de la placa XY. També tenim un conjunt complet de sistema d'alineació Visula que coincideixi amb l'escenari.
WANMING produeix una àmplia gamma d'etapa d'alineació visual d'alta precisió, que està equipada amb tres motors o quatre motors i control de llaç obert o tancat. Benvingut a contactar amb nosaltres per personalitzar tot tipus d'etapa d'alineació.
Esteu buscant l'etapa d'alineació visual? Les etapes de la sèrie WMU estan totalment equipades amb tot tipus de motors de marca.
Necessites una etapa d'alineació visual personalitzada? El nostre equip de personalització de productes és capaç de completar les modificacions de l'etapa d'alineació en un termini de 10 dies hàbils.
Especificació per a l'etapa d'alineació visual

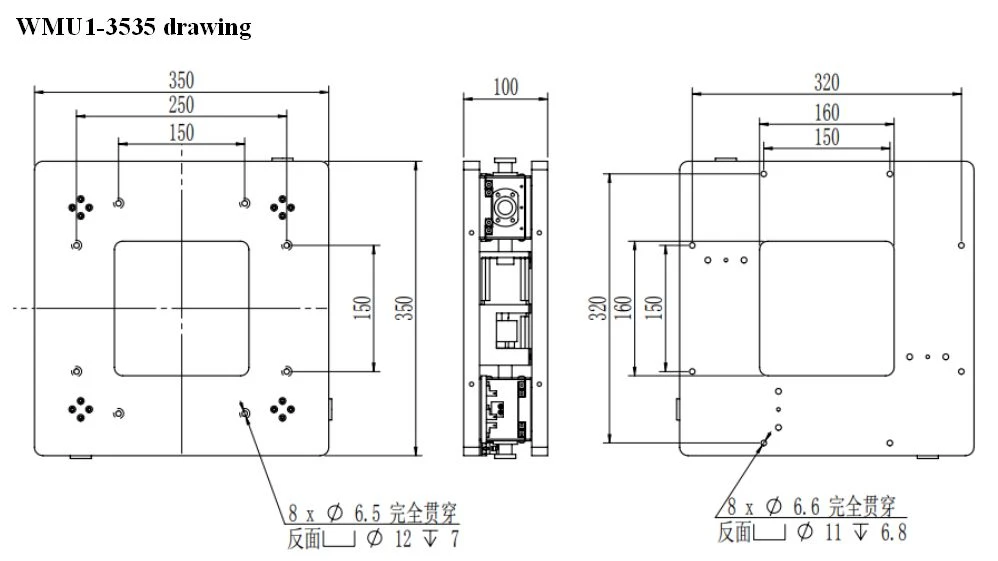

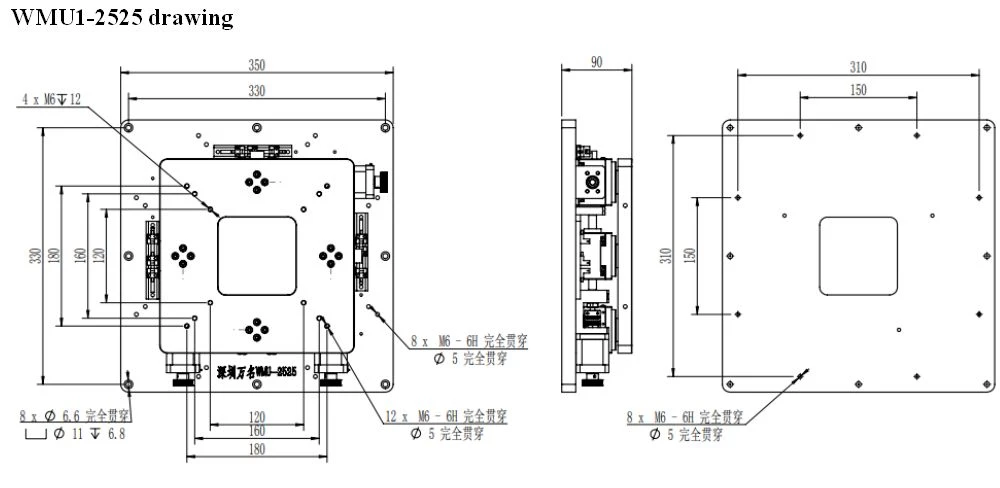

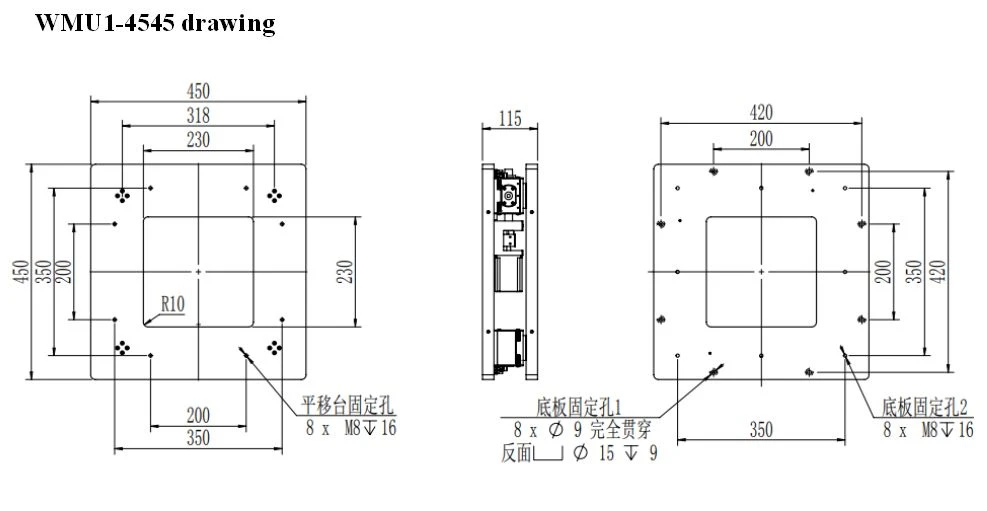

Model | WMU1-2525 | WMU1-3535 | WMU1-4545 | ||||
Paràmetre d'estructura | Viatjar | X/Y1/Y2: ±12 mm | X/Y1/Y2: ±15 mm | X/Y1/Y2: ±20 mm | |||
Mida | Superior: 250 * 250 mm | Part superior: 350 * 350 mm | Part superior: 450 * 450 mm | ||||
Ferrocarril | Carril de rodets creuats | ||||||
Cargol de plom | 2 mm | ||||||
Motor d'accionament | Motor pas a pas de 2 fases (1,8 graus) | ||||||
Carrega | 20 kg | 40 kg | 80 kg | ||||
Materials de l'habitatge | Aliatge d'alumini (anoditzat negre) | ||||||
Paràmetre de precisió | Precisió repetida | ±2um（Alta precisió） /±5um（Precisió mitjana） | |||||
Precisió de posicionament | ±4um（Alta precisió） /±10um（Precisió mitjana） | ||||||
Resolució（Sense subdivisió） | 5um | ||||||
Rectitud | 15 h | ||||||
Paral·lelisme | 30 h | ||||||
Especificació elèctrica | Interruptor zero/límit | Tipus | Sensor de Hall tipus NPN intern. | ||||
Voltatge | DC5-24V | ||||||
Connector del motor | Pin DB9 (mascle) | ||||||
Motor estàndard | Motors pas a pas de 2 fases (marca SHINANO) | ||||||
Característiques
● Treballar amb més eficiència i alta estabilitat
● Precisió de posicionament d'alta precisió (bucle tancat complet disponible)
● Fàcil substitució amb mecanisme de cargol de boles.
● Suport a personalitzar.
● 1 interruptor zero i 2 interruptors de límit per eix.
● Moure's en direccions XY i girar al voltant del centre del pla XY.
● El cost de manteniment és més baix.
El nostre certificat de patent de model d'utilitat adjunt a continuació
Els nostres drets d'autor del programari informàtic com a continuació
PMF
P1: sou empresa comercial o fabricant?
R: Som productors de fàbrica.
P2: Què és el MOQ?
A: MOQ: 1PCS
P3: quant de temps és el vostre termini de lliurament?
R: Per a l'etapa d'alineació visual del model estàndard, tenim en estoc. Es necessiten 3 dies per al lliurament després de rebre el pagament.
Per a la mida personalitzada no estàndard, es necessiten 10-15 dies laborables després de rebre el pagament.
P4: proporcioneu mostres? és gratuït o extra?
R: Sí, podríem oferir la mostra per provar, però heu de pagar el cost del transport i la mostra.
P5: Quins requisits tècnics hem d'oferir per al sistema d'alineació visual?
R: Per a la mida personalitzada, cal que confirmeu els paràmetres següents amb el nostre personal.
1. Quina és la vostra càrrega màxima?
2. Quina és la precisió que has preguntat?
3. Quina és la teva velocitat màxima?
4.Com ho instal·leu? Horitzontal, vertical, elevable, etc
5. Quina és la dimensió de la vostra càrrega?
6. Altres factors que creieu que és important.
P6: Per què triar WANMING a la Xina?
1. Equip excel·lent: enginyer estructural professional per a dibuixos i mostres de clients.
2.Excel·lent control de qualitat: equipat amb un control de qualitat Stick amb enginyers experimentats.
3.Excel·lent estalvi de costos: petita comanda de lot de prova disponible.
4.El temps de lliurament és curt: tenim màquines CNC, màquines d'afaitar engranatges NC,
Fresadora d'engranatges NC, màquines de rectificat d'engranatges CNC, de manera que es podria controlar la qualitat i el temps de producció.
5.L'informe de prova de precisió està disponible. Tenim interferències làser API d'alta precisió importades dels EUA.
